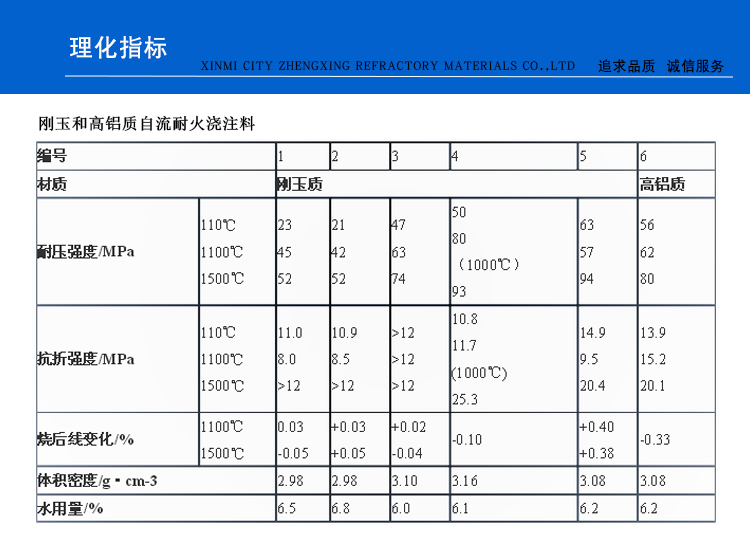

剛玉和高鋁質(zhì)自流耐火澆注料的性能，見(jiàn)下表。編號1~3采用致密剛玉作粗骨料，中粒則用近似球形的板狀剛玉，電熔白剛玉作細骨粉和細粉，添加α- Al2O3 和SiO2 超微粉，用CA-80水泥作結合劑并分別加三聚磷酸鈉、六偏磷酸鈉和有機減水劑；編號4采用白剛玉作骨粉料，用不同生產(chǎn)工藝的α- Al2O3 超微粉作粉料，CA-70水泥作結合劑并加減水劑；編號5采用Al2O3 ≥99.5%的電熔剛玉  和板狀剛玉作耐火骨料和粉料，添加α- Al2O3 超微粉，用CA-80水泥作結合劑并加無(wú)機減水劑；編號6采用Al2O3 ≥85%的礬土熟料作耐火骨料和粉料，同時(shí)添加α- Al2O3 和SiO2 超微粉，用CA-70水泥作結合劑并加減水劑。
