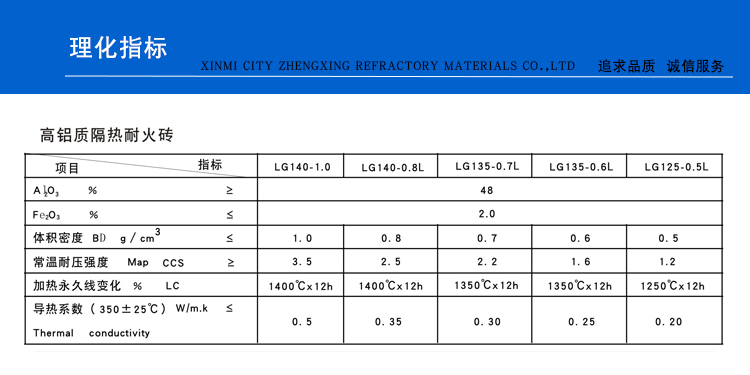

通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃燒成。有時(shí)也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無(wú)強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，表面接觸溫度不得高于1350℃。
