近年來(lái)，由于我國煉鋁行業(yè)的快速膨脹發(fā)展，優(yōu)質(zhì)鋁釩土礦多已被煉鋁行業(yè)或地方政府征用、占用，耐火材料用優(yōu)質(zhì)高鋁釩土資源已近枯竭，不多的高鋁釩土熟料(包括均化料)價(jià)高貨緊，低蠕變高鋁磚的生產(chǎn)已近“無(wú)米下鍋”，在目前價(jià)格被招標壓得很低情況下，難以采購到真品。為達到設計要求的指標，耐材廠(chǎng)家生產(chǎn)低蠕變高鋁磚時(shí)主要是通過(guò)加入膨脹劑，在莫來(lái)石的反應結束時(shí)，其抵消收縮的作用將失效，抗蠕變能力大大降低。

耐火磚的選擇

由于國內低蠕變高鋁磚質(zhì)量難以得到保證，建議熱風(fēng)管道三岔口、波紋補償器區域采用紅柱石磚，其余部位采用紅柱石高鋁磚。紅柱石高鋁磚理化指標如表1.

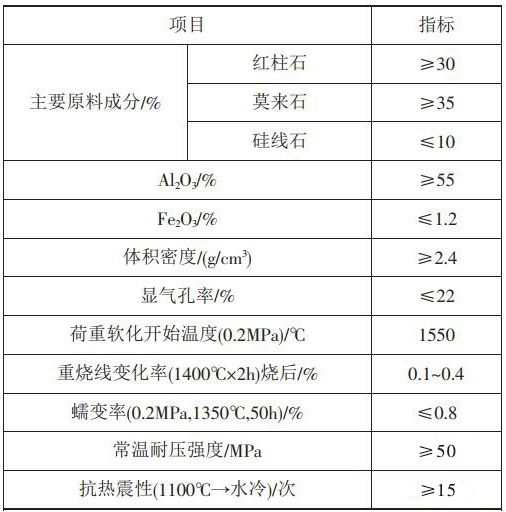

表1紅柱石高鋁磚(HRL-55) 理化指標

較同級別低蠕變高鋁磚，紅柱石高鋁磚更具價(jià)格優(yōu)勢。熱風(fēng)管道膨脹縫處填料建議采用耐溫1400℃以上的晶體纖維毯，避免了填料長(cháng)時(shí)間在高溫環(huán)境下失效發(fā)生串風(fēng)。

熱風(fēng)管道砌筑

熱風(fēng)管道施工質(zhì)量的好壞將直接影響其使用壽命，管道砌筑時(shí)需嚴格按國家相關(guān)標準和圖紙要求施工，灰縫大小和飽滿(mǎn)程度要嚴格控制，砌筑時(shí)需先從熱風(fēng)出口、三岔口、熱風(fēng)閥接口和波紋補償器處開(kāi)始，嚴禁在這些部位合門(mén)。組合磚砌筑是重、難點(diǎn)，砌筑時(shí)必須遵守一個(gè)原則、堅持五個(gè)嚴格和一個(gè)嚴禁的操作方法。即遵守按組合磚組裝圖“對號入座”依次砌筑的原則；嚴格保證組合磚底部標高和水平度，嚴格控制十字中心線(xiàn)，嚴格控制砌體橢圓度，嚴格控制砌筑磚縫，嚴格做好質(zhì)量檢查和交接班工作；嚴禁在砌筑過(guò)程中隨意加工任何一塊子磚。砌筑過(guò)程中還需做好質(zhì)量記錄。

熱風(fēng)管道烘烤

現熱風(fēng)管道的砌筑多采用磷酸鹽泥漿，磷酸鹽泥漿硬化溫度為~350℃。耐火磚熱應力隨溫度差增加而變大，但在1000℃以上高溫下，耐火磚失去彈性，而變成塑性體，應力消失，因此在1000℃以下膨脹被限制時(shí)產(chǎn)生的應力必須引起重視。建議烘熱風(fēng)管道溫度達1000℃以上。
