回轉窯耐火磚襯砌筑方法大致可分為：頂杠法、黏結法、拱架法和螺栓法四種。其中拱架法又可分為筒單支架(人工法)和機械或氣動(dòng)(機械法)操作支架兩種，這兩種砌筑方法在整套窯襯砌筑過(guò)程中不需轉窯，砌筑區段長(cháng)度不限，適于大直徑的窯和直徑或襯厚變化的窯，但每一環(huán)節的鎖磚較復雜，砌筑上半圈時(shí)，砌磚工要在超過(guò)頭頂的位置工作，因此要求砌磚工有較好的體力和熟練的技術(shù)，目前，國內應用還不普遍。

螺栓法是將螺栓先焊接在窯筒體上，然后通過(guò)槽鋼耐火磚牢固地把在筒體上，砌筑完后，螺栓不能從筒體上摘除，因此，在螺栓附近由于窯襯的相對運動(dòng)，可能發(fā)生破壞。這種方法國內也不常用。

頂杠法和黏結法是目前國內常用的砌筑方法，其中頂杠法最為常用。

1頂杠法

頂杠法也稱(chēng)絲杠法(見(jiàn)圖1)，主要適合于小型和中型窯(窯徑小于4m)，對于大窯來(lái)講，由于頂杠較長(cháng)而過(guò)于沉重，而且容易壓彎造成危險，任何時(shí)候采用這種砌筑技術(shù)都需要在頂杠腳與耐火磚之間嵌入木板或墊板。鋼腳不能直接接觸于磚上，否則可能造成頂滑動(dòng)或使耐火磚遭到破壞。砌筑時(shí)從窯圓周的下半部分開(kāi)始砌筑磚，砌筑方向與窯口轉方向相反。頂杠之間距離取決于窯徑的大小，如對于?4.0m窯，可沿軸向0.8~1.0m間距設置。

圖1頂杠法

2黏結法

     將耐火磚用黏結劑在窯筒體環(huán)向粘貼在事先劃好的黏結區段上，與干砌磚(也可用膠泥砌筑)交替砌筑。它適用于任何直徑的窯，砌筑時(shí)與頂杠法一樣，從窯筒體下半部開(kāi)始砌筑，砌筑方向與筒體回轉方向相反(見(jiàn)圖6-2)。黏結區域的數量取決于窯徑的大小，窯徑小于4m的窯可設5個(gè)黏結區，窯徑增大時(shí)，可增設6個(gè)或更多個(gè)黏結區。目前廣泛使用的黏結劑是由環(huán)氧樹(shù)脂或聚丙烯酸酯樹(shù)脂組成的雙組分黏結劑，也是樹(shù)脂與硬化劑平時(shí)分開(kāi)存放，使用時(shí)按固定比例調配，嚴格按說(shuō)明混合，特別是要劇烈混合和不超過(guò)保存期，在規定的時(shí)間內將調配好的黏結劑用完。

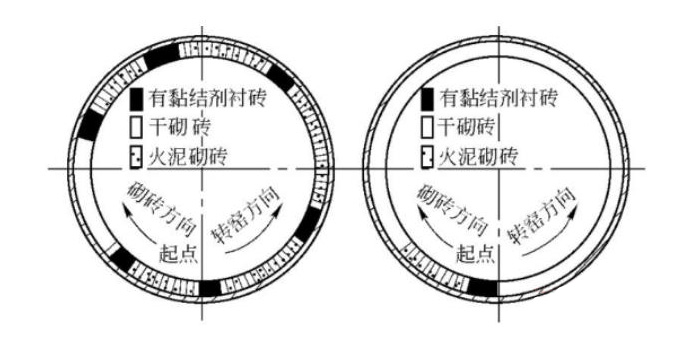

圖2黏結法

在砌筑前，必須嚴格清潔筒體，去除塵土、油污和水分，以保證黏結劑與筒體以及耐火磚的黏結，為便于清潔，可采用鋼刷或砂輪。清理完畢后，可用粉筆在窯筒體上標出“黏結條帶”一與黏結劑相黏結的一排耐火磚。每一“黏結條帶”每圈大約有6排磚，為確?！梆そY條帶”區內耐火磚勾筒體之間有足夠的強度，必須讓接觸黏結劑的耐火磚面保持干燥。若窯襯采用火泥砌筑時(shí)，建議在有黏結劑的磚與火泥縫的磚之間干砌筑一排磚(即縫中沒(méi)有火泥)，以避免泥漿流入黏結區影響黏結強度。另外，由于在所有的砌筑方法中，徑向膨脹均不得大于2mm，為此，在黏結劑未產(chǎn)生強度以前，應確保黏結劑的耐火磚不受任何機械負荷。
