鋼包也叫盛鋼桶是冶金工業(yè)的重要容器件，起著(zhù)儲存、轉運鋼水的作用，同時(shí)還要進(jìn)行爐外精煉的雙重任務(wù)，隨著(zhù)煉鋼技術(shù)的發(fā)展，我國的鋼包用耐火材料也得到了很好的發(fā)展。鋼包使用壽命的長(cháng)短，不僅關(guān)系到耐火材料的消耗，而且直接影響煉鋼的正常生產(chǎn)。特別是隨著(zhù)轉爐壽命的提高，連鑄比的增加和爐外精煉技術(shù)的進(jìn)步，鋼包處于容量大、鋼種多、溫度高、時(shí)間長(cháng)等日益苛刻的使用條件，對鋼包用耐火材料的要求也不斷提高，所以世界各國都在積極研究開(kāi)發(fā)各種新材質(zhì)耐火材料，以提高現有耐火材料的質(zhì)量，延長(cháng)耐火材料的使用壽命，降低耐火材料的噸耗。

1、澆注鋼包的使用情況介紹

在我國一般其公稱(chēng)容量在50噸以下的不帶精煉的轉爐普通鋼包，其工作襯一般采用澆注料整體澆灌成型。工作襯一次性使用壽命一般在50-60次左右，最高在70-80次左右，甚至個(gè)別鋼廠(chǎng)有在100次以上的。為降低噸鋼耐材消耗，許多鋼廠(chǎng)鋼包工作襯在使用一定次數后，將殘襯表面的殘鋼、殘渣清理掉，俗稱(chēng)剝皮，然后再坐上胎模澆灌一定厚度的澆注料，待烘烤后繼續投入使用，可大大降低成本，該過(guò)程也叫套澆，其第1次留下的殘襯相當于永久襯，能維持2-3個(gè)包役。鋼包工作襯的材質(zhì)有鋁鎂質(zhì)、高鋁尖晶石質(zhì)等，按結合劑可分為低水泥、超低水泥和無(wú)水泥耐火澆注料。

1.1高鋁尖晶石澆注料

鋼包內襯不定形耐火材料自80年代推廣應用以來(lái)，已由原來(lái)的普通鋁鎂澆注料發(fā)展到鋁鎂尖晶石澆注料，澆注料性能明顯提高。鋁鎂尖晶石澆注料具有密度大、強度高、耐侵蝕、抗剝落、磨損率低等優(yōu)點(diǎn)，能顯著(zhù)提高包齡，因而被眾多廠(chǎng)家采用。筑襯工藝由搗打、投射、振動(dòng)發(fā)展到胎模振動(dòng)，胎模振動(dòng)降低了鋼包耐火材料消耗。取得良好效果，鋼包包齡平均可達70-80次。具有振動(dòng)均勻、操作簡(jiǎn)便、勞動(dòng)效率高等優(yōu)點(diǎn)，并且可實(shí)現鋼包內襯連續套澆，其理化指標如表1所示。

1.2低水泥耐火澆注料

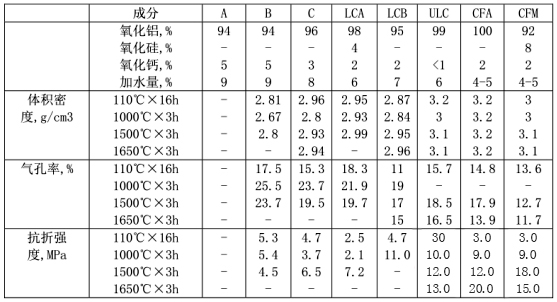

低水泥耐火澆注料是在粘土結合耐火澆注料的基礎上開(kāi)發(fā)的，也是在20世紀80年代得到蓬勃發(fā)展的新一代耐火澆注料。其主要品種有低水泥、超低水泥和無(wú)水泥耐火澆注料，它集多種耐火澆注料的優(yōu)點(diǎn)于一身，具有高密度、低氣孔、高強度、低磨損、耐熱震和抗侵蝕等特點(diǎn)，同時(shí)還具有體積穩定性強和施工用水量低等特性因此應用廣泛，使用效果較好和社會(huì )經(jīng)濟效益顯著(zhù)。表2是低水泥、超低水泥、無(wú)水泥澆注料的使用性能數據統計。

2、鋼包的用耐火磚介紹

2.1硅酸鋁質(zhì)材料

2.1.1粘土磚

粘土磚是我國最早使用的鋼包耐火材料，20世紀50~60年代，我國鋼包使用的耐火材料主要是各種粘土磚，由于使用費用低，直到80年代還有一些鋼廠(chǎng)的鋼包仍使用粘土磚。某鋼廠(chǎng)鋼包用粘土磚的理化指標為：AI2O344.10%，siO 252.10%， Fe2O 31.72%， 顯氣孔率16%~18%， 常溫耐壓強度54.9~96.0MPa。粘土質(zhì)鋼包襯磚的使用壽命因各鋼廠(chǎng)的使用條件不同而異。盡管現在我國的鋼包已經(jīng)不再使用粘土磚，但粘土磚對我國建國初期煉鋼工業(yè)的恢復和以后的發(fā)展做出了重大貢獻。

2.1.2高鋁磚

隨著(zhù)煉鋼技術(shù)的不斷發(fā)展和鋼產(chǎn)量及質(zhì)量的不斷提高，粘土質(zhì)鋼包襯磚因使用壽命短，自20世紀60年代末，我國有些鋼廠(chǎng)的鋼包開(kāi)始使用各種高鋁質(zhì)襯磚，使鋼包壽命大幅度提高。

武鋼平爐用270t鋼包從1968年開(kāi)始使用二等高鋁磚，到1970年包齡達到25.7次，是粘土質(zhì)襯磚的2.5倍。1974年包齡達到31.5次。武鋼二煉鋼轉爐用70t鋼包從1980年開(kāi)始使用AI2O3含量大于72%的高鋁磚，包齡為34次，最高達到50次。

寶鋼300t鋼包從1986年6月起，全包壁使用某耐火材料廠(chǎng)生產(chǎn)的一等高鋁磚，平均包齡50次左右。連鑄機投產(chǎn)后，鋼包使用條件惡化，包襯使用壽命減短。寶鋼與某些耐火材料生產(chǎn)企業(yè)合作，開(kāi)發(fā)出了使用性能優(yōu)良的微膨脹高鋁磚，1992年4月正式使用A廠(chǎng)生產(chǎn)的產(chǎn)品，平均使用壽命為81.5次，最高壽命達到100次。使用B廠(chǎng)的產(chǎn)品平均使用壽命為78.6次，最高達到122次(連鑄比55.73%)。

太鋼70t鋼包使用高鋁質(zhì)襯磚，使用壽命為64.3次。

總之，我國鋼包使用高鋁質(zhì)襯磚后，使鋼包的使用壽命顯著(zhù)提高，保證了煉鋼生產(chǎn)的順利進(jìn)行，促進(jìn)了煉鋼工業(yè)的進(jìn)一步發(fā)展。

2.1.3蠟石磚

蠟石磚是以葉蠟石為主要原料生產(chǎn)的一種燒成制品。20世紀70年代初，福建某耐火材料廠(chǎng)生產(chǎn)的蠟石鋼包磚在馬鋼、鞍鋼、上鋼三廠(chǎng)、三明鋼廠(chǎng)等鋼鐵企業(yè)不同類(lèi)型的鋼包上進(jìn)行了試用。結果表明，蠟石磚的使用性能優(yōu)于當時(shí)使用的粘土磚和三等高鋁磚。在馬鋼15t鋼包上使用， 壽命達到66次。武鋼二煉鋼廠(chǎng)70t鋼包也試用過(guò)該廠(chǎng)生產(chǎn)的SiO2含量72%的蠟石磚，但效果不太理想，使用壽命僅14次。寶鋼300t鋼包在1985年9月至1988年間曾使用過(guò)日本進(jìn)口的蠟石磚， 平均壽命38次。某廠(chǎng)生產(chǎn)的鋼包用蠟石磚的理化指標為：SiO 278.95%， AI2O 318.85%~19.51%， Fe2O 30.44%~0.52%， 顯氣孔率14%~18%， 常溫耐壓強度32.9~62.9MPa。由于多方面的原因，蠟石磚在我國鋼包上沒(méi)有得到推廣應用。

2.2鋁鎂(碳)質(zhì)材料

2.2.1鋁鎂不燒磚

除鋁鎂搗打料、鋁鎂澆注料之外，我國還開(kāi)發(fā)了水玻璃結合的鋁鎂不燒磚，在鋼包上使用，壽命比傳統的硅酸鋁質(zhì)鋼包磚長(cháng)。本鋼160t鋼包使用鋁鎂不燒磚，平均壽命40.56次，比使用三等高鋁磚(壽命18.5次)提高1倍多。天津三煉鋼廠(chǎng)20t鋼包使用鋁鎂不燒磚平均壽命38.8次，最高達到55次，是粘土質(zhì)襯磚使用壽命(9次)的4倍多。

2.2.2鋁鎂碳磚

20世紀90年代，是我國連鑄技術(shù)快速發(fā)展時(shí)期，高效連鑄技術(shù)成為其發(fā)展的重心。為了提高連鑄鋼包使用壽命，適應高效連鑄技術(shù)發(fā)展的需要，我國又開(kāi)發(fā)了鋼包用鋁鎂碳磚，用于各類(lèi)連鑄鋼包，使鋼包使用壽命大幅度提高。洛耐院、寶鋼和焦作某耐火材料廠(chǎng)合作開(kāi)發(fā)的鋁鎂碳鋼包磚在寶鋼300t連鑄鋼包上使用，包齡從使用一等高鋁磚的20多次，提高到80次以上，最高達到126次。鞍鋼三煉鋼200t全連鑄并進(jìn)行爐外精煉的鋼包，使用鋁鎂碳磚，平均壽命64次，最高達到73次。1993年鋼包用優(yōu)質(zhì)鋁鎂碳磚的推廣使用在我國全面展開(kāi)，全國許多煉鋼廠(chǎng)，根據本企業(yè)的實(shí)際情況，陸續使用鋁鎂碳鋼包襯磚，使鋼包的壽命顯著(zhù)提高，如攀鋼160t鋼包使用鋁鎂碳襯磚后，平均壽命提高到90次，最高達到115次。鋁鎂碳磚是以特級高鋁礬土熟料，電熔鎂砂或燒結鎂砂和石墨為原料，以液體酚醛樹(shù)脂做結合劑制成的不燒制品。

2.2.3高檔鋁鎂不燒磚

含碳鋼包襯磚在使用過(guò)程中會(huì )造成鋼水增碳，對冶煉潔凈鋼、低碳鋼和超低碳鋼非常不利。為了滿(mǎn)足潔凈鋼、低碳鋼和超低碳鋼冶煉的需要，開(kāi)發(fā)了高檔鋁鎂不燒磚(無(wú)碳不燒磚)。高檔鋁鎂不燒磚與20世紀80年代初開(kāi)發(fā)的水玻璃結合的鋁鎂不燒磚相比，是一次質(zhì)的飛躍。除采用高純度原料(剛玉、高純電熔鎂砂和高純鋁鎂尖晶石等)外，結合劑也采用了高性能的復合結合劑。

高檔鋁鎂不燒磚在鋼包上使用取得了良好的效果，使用壽命達到甚至超過(guò)了含碳鋼包襯磚，同時(shí)減少了鋼水增碳。如河南某耐火材料公司開(kāi)發(fā)的鋁鎂不燒磚，在某鋼廠(chǎng)100t鋼包和LF精煉鋼包上使用，壽命是鋁鎂碳磚的1.5倍。鞍鋼200t鋼包采用鋁鎂不燒磚一次包齡在110次以上，最高達到128次。170t連鑄鋼包使用壽命達到119次，超過(guò)了鋁鎂碳磚。寶鋼300t連鑄鋼包從1998年6月停止使用鋁鎂碳磚，開(kāi)始使用高檔鋁鎂不燒磚。

2.3鎂碳質(zhì)材料

2.3.1鎂碳磚

鎂碳磚具有優(yōu)異的耐侵蝕性能和抗剝落性能。鎂碳磚在鋼包上主要用于渣線(xiàn)部位，而非渣線(xiàn)部位使用其他耐火材料(澆注料、不燒磚等)，這樣既可獲得較高的使用壽命，又可降低耐火材料費用。某鋼廠(chǎng)鋼包渣線(xiàn)用鎂碳磚的理化指標為：Mg 077.4%， C 16.75%， 顯氣孔率3.1%， 體積密度2.903g/cm， 常溫耐壓強度38.6MPa。1981年9月武鋼二煉鋼廠(chǎng)率先在70t鋼包渣線(xiàn)使用鎂碳磚，使用壽命50次，因非渣線(xiàn)部位高鋁磚損壞嚴重而停用。寶鋼300t鋼包渣線(xiàn)從1989年7月開(kāi)始使用MT-14A鎂碳磚， 渣線(xiàn)壽命保持在100次以上。某鋼廠(chǎng)90tLF精煉鋼包渣線(xiàn)使用碳含量16%左右的鎂碳磚， 渣線(xiàn)壽命為95次。也有的鋼廠(chǎng)的鋼包采用全鎂碳磚包襯， 如某鋼廠(chǎng)電爐用60tLF-VD精煉鋼包， 全鎂碳磚包襯， 平均壽命47次，最高達到57次。

2.3.2低碳鎂碳磚

鋼包渣線(xiàn)使用鎂碳磚存在著(zhù)鋼水增碳問(wèn)題，近幾年來(lái)，有些鋼廠(chǎng)和耐火材料生產(chǎn)廠(chǎng)家合作，開(kāi)發(fā)了低碳鋼包渣線(xiàn)鎂碳磚。寶鋼300t鋼包渣線(xiàn)試用過(guò)碳含量小于7%和小于5%的低碳鎂碳磚，使用壽命可達110次左右，與普通鎂碳磚相當，可基本滿(mǎn)足300t鋼包的使用要求。鞍鋼鋼包的渣線(xiàn)也使用了碳含量在5%以下的低碳包襯磚，使用效果良好。

2.4鎂鈣(碳)質(zhì)用材料

2.4.1不燒鎂鈣磚

20世紀90年代初，洛耐院以合成鎂鈣砂和電熔鎂砂為原料，以固體無(wú)機鹽和無(wú)機鹽溶液為結合劑，開(kāi)發(fā)出了鋼包用不燒鎂鈣磚， 在上海某鋼廠(chǎng)40tLF-VD精煉鋼包上使用， 壽命在40次以上， 并且鋼中的氧含量從12.2×10-6下降到11.13×10-6。1992年該產(chǎn)品通過(guò)了原冶金部鑒定，之后在長(cháng)城特鋼廠(chǎng)等鋼廠(chǎng)的精煉鋼包上使用。

近幾年， 某耐火材料公司開(kāi)發(fā)出了無(wú)水樹(shù)脂結合的不燒鎂鈣磚， 在某鋼鐵公司100tLF精煉鋼包上使用， 壽命80~85次，侵蝕速率1.28~1.37mm/次。

2006年7-8月間， 山東鎂礦與某耐火材料廠(chǎng)合作， 研制出了不燒鎂鈣磚， 在某鋼廠(chǎng)90tLF精煉鋼包(精煉率100%)包壁非渣線(xiàn)部位使用，壽命達到60次以上。因包底透氣磚嚴重蝕損而停用，不燒鎂鈣磚殘磚厚度在130mm左右，尚可繼續使用，預計正常包齡可達80~100次。

2.4.2不燒鎂鈣碳磚

本世紀初首鋼二煉鋼廠(chǎng)與某耐火材料公司合作，以合成鎂鈣砂、電熔鎂砂和高純石墨為原料，以無(wú)水樹(shù)脂做結合劑，開(kāi)發(fā)出了不燒鎂鈣碳磚，用于首鋼二煉鋼廠(chǎng)225t鋼包非渣線(xiàn)部位(渣線(xiàn)用鎂碳磚)，平均使用壽命為116.8次，與原用鋁鎂碳磚相比，在包壁減薄20mm的情況下，平均壽命提高了37.57次。且鋼中的氧含量和非金屬夾雜都有所降低。

還有一些鋼廠(chǎng)在SKF和LF-VD等多種精煉鋼包的渣線(xiàn)部位使用鎂鈣碳磚， 取得了良好的效果。
