在國內大型轉爐鋼包、UHP電爐鋼包和其他普通功率、高功率電爐鋼包都要采用爐外精煉裝置以提高鋼水質(zhì)量，這樣對包襯的使用環(huán)境提出了更高的要求，普通的澆注料就無(wú)法滿(mǎn)足工藝要求，所以一般采用磚砌的方式來(lái)完成。

1、絕熱層

在國內一般采用的是硅酸鋁纖維，但最近幾年還研究一種通過(guò)納米技術(shù)和納米材料開(kāi)發(fā)的新型絕熱材料和絕熱機構，具有高溫強度、尺寸穩定的復合絕熱層在鋼包中應用良好，但價(jià)位比較高。

2、永久層

在精煉鋼包永久層的發(fā)展中，從高鋁磚砌筑到輕質(zhì)澆注料澆注成型，而再到現在的新型自流澆注料整體打結。

 3、工作層

3.1熔池用耐火材料

精煉鋼包工作襯在使用時(shí)熔池與渣線(xiàn)相比，就不是那么苛刻了。包壁的熔池主要承受負荷、急冷急熱、鋼水的沖刷等因素。因此， 在精煉鋼包熔池部位一般采用AI2O 3-MgO-C磚砌筑。

3.2渣線(xiàn)用耐火材料

精煉鋼包渣線(xiàn)一般選用耐侵蝕、抗熱震性能好的優(yōu)質(zhì)MgO-C磚或MgO-CaO-C磚砌筑。精煉鋼包一次性或綜合包齡一般在60-80次左右，渣線(xiàn)一次性壽命在30-40次左右，因此中間需要更換1次或2次渣線(xiàn)。

表1是鎂碳磚的理化指標

3.3鋼包底用耐火材料

 精煉鋼包包底所用的材料與熔池的基本一致，都采用鋁鎂碳磚砌筑，對于包底沖擊區在出鋼時(shí)因承受鋼水的反復沖擊比其他部位損毀的要快，所以，砌筑該部位時(shí)通常采用立砌加厚的方式，使沖擊區部位與其它部位保持同步損毀，表4鋁鎂碳磚的理化指標。

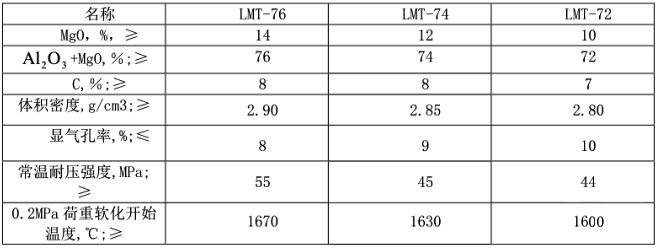

表2鋁鎂碳磚的理化指標
