2、黏土磚

黏土磚是偏酸性的耐火材料，隨著(zhù)磚中AI2O3含量的增加其酸性逐漸減弱，其熱導率是所有耐火材料中最低的。其耐火度雖然高達1700℃，但是荷重軟化溫度只有1300℃左右，當其受到大量R2O侵蝕時(shí)，軟化溫度還要進(jìn)一步下降到1050℃左右，因此在高溫使用時(shí)不能承重受壓。黏土磚的熱膨脹率是常用耐火材料中最小的，同時(shí)由于黏土磚結晶細小、氣孔小而分布均勻，應力較易得到緩沖，因此在很大范圍內抗熱沖擊性強，可以用于窯爐次重要部位如煙道選材。

3、高鋁磚

AI2O3含量大于48%的硅酸鋁質(zhì)耐火材料統稱(chēng)為高鋁質(zhì)耐火材料。按AI2O3含量的多少劃分為3個(gè)等級：

I等：AI203>75%；

Ⅱ等：AI2O360%一75%；

Ⅲ等：AI20348%-60%。

在Al2O3含量小于71.8%的范圍內，隨Al2O3含量的增加，高鋁質(zhì)制品中主晶相莫來(lái)石增加；在AI2O3大于71.8%的范圍內，隨Al2O3含量的增加，莫來(lái)石數量減少而剛玉的數量增加。制品的耐火材料性能隨AI2O3含量的提高而提高。高鋁質(zhì)耐火材料與黏土質(zhì)耐火材料相比較，突出的優(yōu)點(diǎn)是耐火度及荷重軟化溫度高，高鋁質(zhì)耐火材料制品比黏土制品有較高的導熱能力。高鋁質(zhì)耐火制品的耐熱震性介乎于黏土制品和硅質(zhì)制品之間，可用于玻璃審爐大碹保溫層擋邊磚。

4、硅線(xiàn)石磚

與黏土磚相比，硅線(xiàn)石磚和莫來(lái)石磚具有更高的高溫荷重軟化點(diǎn)，具有致密的細粒結構，不易使玻璃液產(chǎn)生氣泡，極適宜于放料口結構部位。

5、莫來(lái)石磚

莫來(lái)石磚的主晶相是莫來(lái)石，莫來(lái)石的耐火度為1850℃左右，荷重軟化溫度高，高溫蠕變率低，抗熱震性好，耐酸性熔渣侵蝕，可選擇為垂直煙道下部結構以及水平煙道內部?jì)缺砻妗?/span>

6、電熔莫來(lái)石磚

電熔莫來(lái)石以高鋁礬土為原料， 將不同的礬土配成莫來(lái)石的組成(3AI2O 3-2SiO2) ， 質(zhì)量百分比為：AI2O3 72%，SiO 228%。主要晶相為莫來(lái)石和剛玉， 玻璃相充填在晶相間。其耐玻璃液侵蝕比燒結的耐火材料強， 但是不如電熔耐火材料。加入少量(7%一8.5%)二氧化鋯，可以使莫來(lái)石晶體變小、磚組織結構致密，莫來(lái)石增至60%一70%，相對降低了玻璃相的含量，并減小了制品的裂紋。電熔莫來(lái)石磚的熱膨脹系數低、抗熱震性好、耐玻璃液侵蝕性能強。

7、電熔鋯剛玉磚

電熔鋯剛玉磚屬于Al2O 3-ZrO 2-SiO2系統(簡(jiǎn)稱(chēng)AZ S磚) 。按照ZrO2含量可分為三級：33%、36%、41%， 其相組成容積百分率見(jiàn)表2.

表2鋯剛玉磚相組成容積百分率

電熔鋯剛玉磚相比電熔莫來(lái)石磚抗玻璃液侵蝕性能好，主要原因為：

①鋯剛玉磚中主晶相是堅密共存的剛玉和斜鋯石，這兩種晶相抗侵蝕性能都很好。

②鋯剛玉磚中玻璃相填充與上述晶相之間，這種玻璃相受到高溫玻璃液侵蝕后生成黏度較高的鈉長(cháng)石質(zhì)玻璃，由于其中熔化了一定數量的ZrO2而黏度更大，這層高黏度質(zhì)的玻璃留在磚表面上，不易擴散，保護了磚體。電熔鋯剛玉磚的抗侵蝕性能隨ZrO 2含量的增加而提高。其中ZrO 2熔化溫度高達2700℃左右， 且具有高的抗酸、堿及玻璃液等介質(zhì)的能力。

電熔鋯剛玉磚不但用于溫度高、侵蝕嚴重的與玻璃液接觸的部位，而且廣泛用于玻璃熔窯上部結構中。

8、電熔剛玉磚

電熔剛玉磚a-b-Al203(94.5%~96.5%)以高純氧化鋁為原料，引入少量的純堿，在2000~2200℃下熔解而成，晶體結構是由45%~55%的a-Al2O3和45%~60%的b-AI2O3相組成，由于較大量的b-AI2O3交織于a-Al2O3晶體之間，使原來(lái)的a-Al2O3管狀顯微結構變成鱗片狀結構，晶體亦較其單獨存在時(shí)細小得多，所以其耐侵蝕僅次于a-Al2O3，而磚體的耐熱變形卻大大提高了，因此其成為通路池壁、熔化部澄清區大喧耐材的最佳選擇。電熔鋯剛玉與電熔剛玉磚性能對比分析見(jiàn)表3.

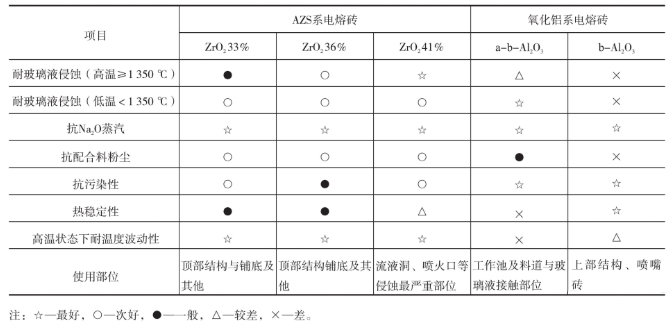

表3電熔鋯剛玉與電熔剛玉磚的性能對比

   從表3中可以看出， 在高溫下使耐火材料的侵蝕性：AZ S-41#>AZ S-36#>AZ S-33#〉a-b-AI2O3，這是因為電熔鋯剛玉磚中主晶相是堅密共存的剛玉(a-Al2O 3) 和斜鋯石(ZrO 2) ， 而這兩種晶相抗侵蝕性能都很好。電熔鋯剛玉的抗侵蝕能力隨著(zhù)ZrO 2含量的增加而提高。喧腳磚因強度要求高， 且考慮到玻璃液揮發(fā)物容易在此處聚集，熔窯腳磚應選擇33#電熔AZ S磚， 同理池壁拐角部位受到玻璃液沖刷更甚， 玻璃液揮發(fā)物及堿蒸汽更容易在此處聚集，一般應選擇ZrO 2含量較高的電熔磚， 41#電熔AZ S磚最佳。

9、含鋯耐火磚

含鋯耐火制品是以氧化鋯(ZrO 2) 、鋯英石(Zr SiO 4) 為原料制造的耐火制品。氧化鋯系列制品、鋯英石系列制品、鋯莫來(lái)石和鋯剛玉系制品都屬于此類(lèi)制品。根據生產(chǎn)工藝的不同、含鋯耐火制品分為燒結制品、熔鑄制品和不燒制品。含鋯耐火制品具有熔點(diǎn)高、熱導率低、化學(xué)穩定性好等特點(diǎn)，特別是對溶融玻璃具有良好的耐侵蝕性。

含鋯耐火材料的性質(zhì)取決于ZrO 2的性質(zhì)。致密、穩定化氧化鋯的熔點(diǎn)為2677℃， 使用溫度達2500℃。體積密度因原料的純度與制造方法的不同而波動(dòng)于4.5~5.5g/cm3之間，致密的氧化鋯制品的體積密度可達5.75g/cm3.氧化鋯制品的機械強度很高， 而強度一直保持到1300~1500℃。ZrO2的熱導率比所有其他氧化物材料的熱導率低很多。利用ZrO2的這個(gè)特性可以做高溫隔熱層。
