泥料的顆粒級配是指泥料中不同大小顆粒的百分含量以百分數表示。

   在耐火磚的生產(chǎn)中根據原材料的性質(zhì)、生產(chǎn)工藝環(huán)境和設備以及產(chǎn)品要求的各項物理指標來(lái)確定合理的顆粒級配。具有合理顆粒級配的泥料，既有利于半成品的成型，也有利于坯體的干燥和燒結，并可獲得密度、強度較高的制品。對于密度、氣孔率和強度等要求不同的耐火磚，可通過(guò)調整泥料顆粒級配的方法而獲得。

   原料的顆粒級配是否合理，不但關(guān)系到成型時(shí)磚坯的體密、氣孔率和強度，而且關(guān)系到坯體的干燥質(zhì)量和燒成收縮率及質(zhì)量。顆粒級配合理的原料，成型后坯體密度比較均勻，干燥時(shí)水分排出比較均勻，不容易局部極速排出而產(chǎn)生炸裂，燒成收縮率基本一致。因此合理的顆粒級配對磚坯成型和干燥和燒成有很重要的影響。

1、合理顆粒級配的重要影響

  1.1合理的顆粒級配對成型造坯的影響

   首先，耐火磚成型造坯時(shí)泥料中的顆粒堆積時(shí)，通常是向大顆粒中加入一定量的中顆粒，使其填充于大顆粒的間隙之中，最后細粉填充了大顆粒和中等顆粒余下的空隙中，則堆積物間空隙可進(jìn)一步降低，從而達到泥料的最緊密堆積。在泥料最緊密堆積[2]的過(guò)程中，一般粗、中、細各種原料缺一不可，如果原料全部為粗顆粒，則顆粒間空隙較大，粘結不好，坯體密度較低，氣孔率較高，成型時(shí)可塑性較低，難以制成坯體。如果全部為細顆粒，雖然顆

粒間空隙較小粘結牢固，氣孔率較低，原料細粉的體密相對會(huì )較低，達不到成型造坯時(shí)要求的體積密度，并且由于沒(méi)有粗顆粒的存在起到骨架支撐作用，成型坯體的強度不高。若考慮用多組分的顆粒級配，所得到的泥料其氣孔率會(huì )更小，但是實(shí)際生產(chǎn)中，隨著(zhù)顆粒組分的增加，由于各顆粒的直徑比不斷減小，其作用明顯減弱，而且給生產(chǎn)工藝帶來(lái)困難，并且增加了設備的能耗，進(jìn)而增加工藝成本。所以在實(shí)際生產(chǎn)中我們采用三組分的顆粒即可滿(mǎn)足生產(chǎn)。那么泥料中粗、中、細三種顆粒的比例是多少呢?根據理論計算和實(shí)驗結果可以得出，泥料中三種組分顆粒的含量百分比為7：1：2.也就是說(shuō)，在原料最緊密堆積的過(guò)程中，粗顆粒料和細顆粒料的百分比要大于中顆粒料的百分比。這樣達到最合理顆粒級配的泥料可塑性比較好，并且能夠達到密度較高，氣孔率較低，坯體強度較高的半成品。

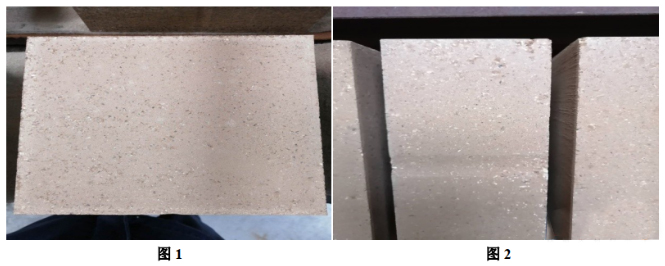

在實(shí)際生產(chǎn)中，如果原料顆粒過(guò)粗，必須向泥料中加入一定量的細粉或者減少大顆粒的加入量，否則會(huì )出現麻面情況，制品的外觀(guān)不是很美觀(guān)，而且會(huì )出現很多開(kāi)口氣孔，使顯氣孔率增大，降低制品的使用性能，如圖1、圖2所示。

如果原料顆粒過(guò)細，就必須向原料中添加一定量的粗顆粒原料或者減少細粉的加入量，否則泥料的可塑性將會(huì )降低，并且在成型時(shí)容易造成裂紋。

  1.2合理的顆粒級配對制品干燥的影響

   在成型造坯時(shí)泥料能夠達到最緊密堆積時(shí)，對成型最有利，能夠使半成品的密度達到最大，但是這樣會(huì )使泥料中的水分排出困難，在干燥溫度稍高時(shí)就會(huì )產(chǎn)生干燥裂紋；或者大量水分排不凈，在燒成初期產(chǎn)生炸裂，如圖3、圖4所示。

1.3顆粒級配對制品燒成過(guò)程的影響

泥料顆粒級配的粗細對燒成收縮性也有一定得影響，細粉在燒成過(guò)程中收縮性比顆粒的收縮大，所以在實(shí)際生產(chǎn)中，如果泥料顆粒過(guò)細，在燒成時(shí)容易造成收縮過(guò)大，造成廢品，如果泥料過(guò)粗時(shí)，收縮過(guò)小，這樣會(huì )造成收縮的不均勻。

2、如何保證顆粒級配的合理與穩定

泥料的顆粒級配經(jīng)常出現不合理的現象，主要是絕大部分是由于原料處理工作不到位，或是由于原料破碎的粒度沒(méi)有達到生產(chǎn)要求，或者是料倉里面粉碎料的流動(dòng)性造成的顆粒偏析。所以在實(shí)際生產(chǎn)中，首先要將原料破碎至要求的粒度，圓錐機和振動(dòng)篩要穩定，保證原料顆粒級配的穩定。其次料倉的粉碎料的流動(dòng)性的穩定性，防止造成顆粒偏析，影響泥料的顆粒級配。

3、小結

合理的泥料顆粒級配對生產(chǎn)堿性定型制品至關(guān)重要，混合好合理顆粒級配的泥料，使半成品易成型，能夠獲得密度較高，外觀(guān)質(zhì)量好的坯體，能夠保證干燥的合格率和燒成的收縮合理性，從而獲得高質(zhì)量的堿性定型耐火制品。
